17.11 Настройка Monitor Link

17.11.1 Введение в функциональность​

Monitor Link — функция взаимодействия портов. Обычно она работает совместно с протоколами топологии второго уровня. Основная идея заключается в мониторинге состояния uplink портов и адаптации состояния "up/down" downlink портов в зависимости от состояния uplink портов, что позволяет вовремя инициировать переключение канала на коммутаторе нижнего уровня.

17.11.2 Конфигурация​

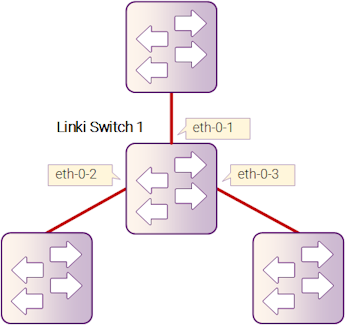

Рисунок 17-20: Monitor Link

Рисунок 17-20: Monitor Link

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Вход в режим конфигурации интерфейса и включение интерфейсов​

Switch(config)# interface range eth-0-1 - 3
Switch(config-if-range)# no shutdown
Switch(config-if-range)# exit
Switch(config)# monitor-link group 1
Switch(config-mtlk-group)# monitor-link uplink interface eth-0-1
Switch(config-mtlk-group)# monitor-link downlink interface eth-0-2
Switch(config-mtlk-group)# monitor-link downlink interface eth-0-3
Switch(config-mtlk-group)# exit

Шаг 4: Выход из режима конфигурации​

Switch(config)# end

Шаг 5: Проверка​

Switch# show monitor-link group
Group Id: 1
Monitor link status: UP
Role     Member   Last-up-time         Last-down-time          upcount   downcount
UpLk 1   eth-0-1  2011/07/15,02:07:31  2011/07/15,02:07:31     2         1
DwLk 1   eth-0-2  2011/07/15,02:07:34  2011/07/15,02:07:31     1         1
DwLk 2   eth-0-3  N/A                  N/A                     0         0
